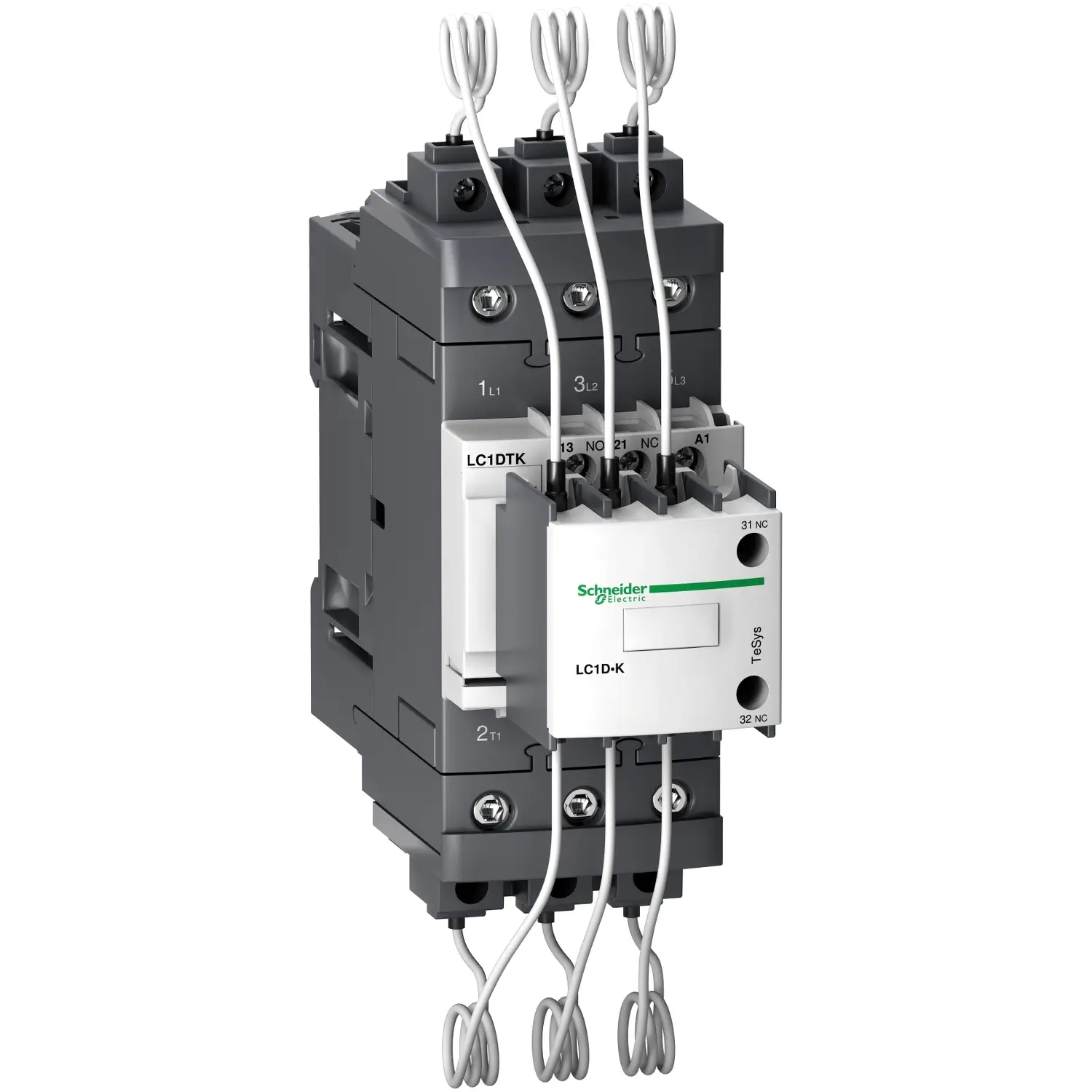

El contactor TeSys D LC1DTK es un dispositivo diseñado para la conmutación de bancos de condensadores en sistemas trifásicos, ofreciendo corrección automática del factor de potencia.
Especificaciones:
- Gama: TeSys Deca
- Nombre del Producto: TeSys LC1D.K
- Tipo de Producto: Contactor para Condensador
- Nombre Corto del Dispositivo: LC1DTK
- Aplicación del Dispositivo: Control de Corrección del Factor de Potencia
- Categoría de Empleo: AC-6B
- Número de Polos: 3P (3 NA)
- Ubicación del Dispositivo en el Sistema: Interrupción de línea, dentro de la interrupción delta
- Tensión Asignada de Empleo (Ue): 690 V CA 50/60 Hz
- Potencia Reactiva:
- 22 kvar a 230 V CA 50 Hz (menos de 60 °C)
- 40 kvar a 400 V CA 50 Hz (menos de 60 °C)
- 43 kvar a 440 V CA 50 Hz (menos de 60 °C)
- 67 kvar a 690 V CA 50 Hz (menos de 60 °C)
- 20 kvar a 230 V CA 60 Hz (menos de 60 °C)
- 40 kvar a 460 V CA 60 Hz (menos de 60 °C)
- 50 kvar a 575 V CA 60 Hz (menos de 60 °C)
- Circuito de Control: CA en 50/60 Hz
- Tensión del Circuito de Control (Uc): 220 V CA 50/60 Hz
- Composición de los Contactos Auxiliares: 1 a + 2 NC instantáneo
- Durabilidad Eléctrica:
- 300,000 Ciclos en Ue 400 V
- 200,000 Ciclos en Ue 690 V
- Tipo de Montaje: Carril DIN
- Normas y Certificaciones:
- EN/IEC 60947-1
- EN/IEC 60947-4-1
- UL 60947-4-1
- CSA C22.2 No 60947-4-1
- IEC 60335-1
- Certificación de Producto: Esquema IECEE CB, UL, CSA, UKCA
- Conexiones – Terminales:
- Circuito de control: Terminales de fijación por tornillo de 1 a 4 mm² (sólido/flexible, con/sin terminal)
- Circuito de alimentación: Conectores de tornillo EverLink BTR de 1 a 35 mm² (sólido/flexible, con/sin terminal)
- Par de Apriete:
- Circuito de control: 1.7 N.m en Terminales de fijación por tornillo
- Circuito de alimentación: 5 N.m en conectores de tornillo EverLink BTR para cable de 1 a 25 mm², 8 N.m para cable de 35 mm²
- Índice de Funcionamiento Máximo: 240 cyc/h
- Grado de Protección IP: IP20 (frontal) según IEC 60529
- Temperatura Ambiente de Funcionamiento: -5…60 °C
- Temperatura Ambiente de Almacenamiento: -60…80 °C
- Altitud Máxima de Funcionamiento: 0…3000 m
- Dimensiones y Peso:
- Altura: 166 mm
- Ancho: 55 mm
- Profundidad: 156 mm
- Peso del Producto: 1.3 kg
- Unidades de Embalaje:
- Tipo de Unidad de Paquete 1: PCE (1 unidad)
- Tipo de Unidad de Paquete 2: S03 (6 unidades)
- Tipo de Unidad de Paquete 3: P06 (48 unidades)
- Garantía Contractual: 18 meses
Este contactor TeSys D LC1DTK es una solución confiable y compacta diseñada para conmutar bancos de condensadores en sistemas trifásicos, ofreciendo alta confiabilidad, durabilidad y cumpliendo con rigurosos estándares de seguridad y certificaciones. Su diseño compacto y diversas características lo hacen ideal para aplicaciones industriales y comerciales que requieren corrección efectiva del factor de potencia.
