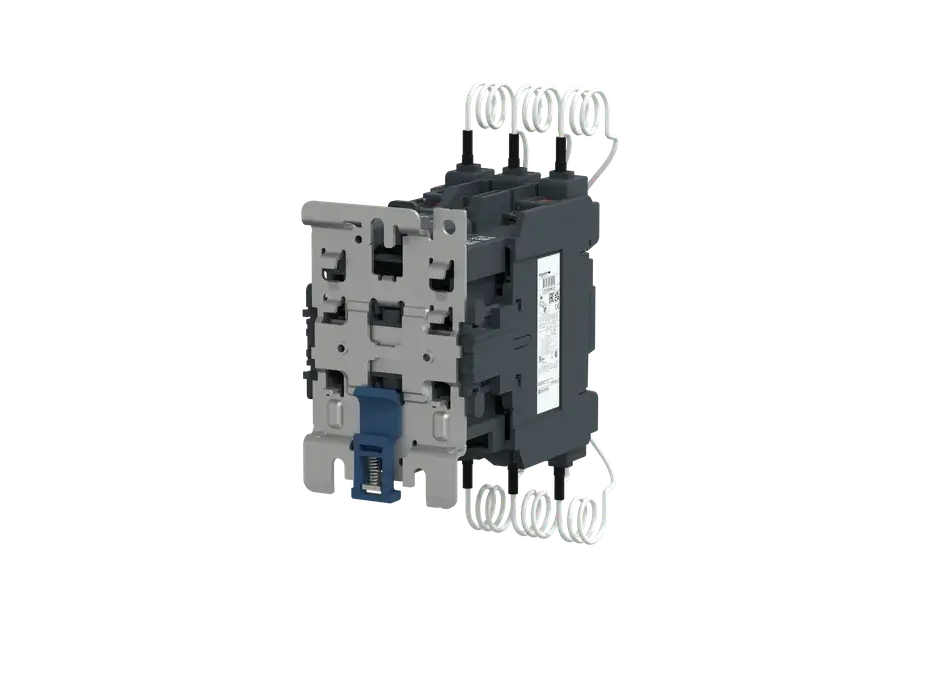

El Contactor TeSys Deca LC1DWK de Schneider Electric es un componente diseñado específicamente para conmutar bancos de condensadores de 3 fases, con una capacidad de hasta 63 kVAR a 400V (o 104 kVAR a 690V) para la corrección del factor de potencia. Aquí están las especificaciones detalladas del producto:
Especificaciones:
- Gama: TeSys
- Nombre del Producto: TeSys LC1D.K
- Tipo de Producto: Contactor para condensador
- Nombre Corto del Dispositivo: LC1DWK
- Aplicación del Dispositivo: Control
- Aplicación del Contactor: Corrección del factor de potencia
- Categoría de Empleo: AC-6B
- Número de Polos: 3P (3 polos)
- Composición de los Contactos de los Polos de Potencia: 3 NA (Normalmente Abierto)
- Tensión Asignada de Empleo (Ue):
- Circuito de alimentación, estado 1: 690 V CA 50/60 Hz
- Potencia Reactiva:
- 63 kvar a 400 V CA 50 Hz (a <60 °C)
- 104 kvar a 690 V CA 50 Hz (a <60 °C)
- Tipo de Circuito de Control: CA en 50/60 Hz
- Tensión del Circuito de Control (Uc): 220 V CA 50/60 Hz
- Composición de los Contactos Auxiliares: 1 NA + 2 NC (Instantáneo)
- Durabilidad Eléctrica:
- 300,000 Ciclos a Ue 400 V
- 200,000 Ciclos a Ue 690 V
- Tipo de Montaje: Carril DIN
- Normas: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
- Certificaciones de Producto: Esquema IECEE CB, UL, CSA, UKCA
Conexiones – Terminales:
- Circuito de Control: Terminales de fijación por tornillo (1-4 mm²)
- Circuito de Alimentación: Conectores (4-50 mm²)
Par de Apriete:
- Circuito de Alimentación, Estado 1: 9 N.m
- Circuito de Control, Estado 1: 1.7 N.m
Índice de Funcionamiento Máximo: 240 ciclos/hora
Entorno:
- Grado de Protección IP: IP20 frontal
- Temperatura Ambiente de Funcionamiento: -5…60 °C
- Temperatura Ambiente de Almacenamiento: -60…80 °C
- Altitud Máxima de Funcionamiento: 0…3000 m
- Dimensiones: Altura 180 mm x Ancho 85 mm x Profundidad 154 mm
- Peso del Producto: 1.65 kg
Unidades de Embalaje:
- Tipo de Unidad de Paquete 1: PCE (1 unidad)
- Tipo de Unidad de Paquete 2: S04 (12 unidades)
- Tipo de Unidad de Paquete 3: P06 (48 unidades)
Garantía Contractual:
- Periodo de Garantía: 18 meses
Este contactor TeSys Deca LC1DWK ofrece un rendimiento confiable para la corrección del factor de potencia en bancos de condensadores de 3 fases, con una construcción robusta y certificaciones conformes a estándares internacionales para garantizar la seguridad y la durabilidad en aplicaciones industriales.
