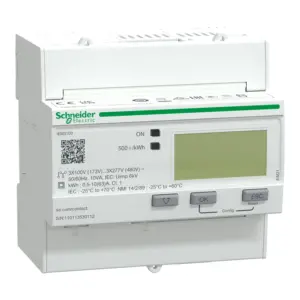

Los medidores de energía de la serie Acti9 iEM3000 ofrecen una atractiva gama de medidores de energía montados en carril DIN trifásicos con una pantalla LCD. La señalización local adicional incluye un indicador LED verde de encendido, un LED amarillo intermitente para verificar la precisión e indicadores de comunicación. Este medidor puede utilizarse en aplicaciones de subfacturación y medición parcial. Proporciona las siguientes clases de precisión: Energía activa clase 1 según IEC 62053-21 y según IEC 61557-12. Mide la energía activa y reactiva. Diseñado para redes de 50Hz o 60Hz, con voltaje de suministro entre 100 a 277VCA o de 173 a 480VCA. La corriente nominal de línea es de hasta 63A con configuraciones monofásicas y trifásicas.
Especificaciones:
- Principal
- Gama: Acti 9
- Nombre abreviado del equipo: iEM3100
- Tipo de producto o componente: Medidor de energía
- Complementario
- Número de polos:
- 1P + N
- 3P
- 3P + N
- Tipo de medición: Energía activa
- Función:
- Contador parcial
- Facturación sub
- Clase de precisión:
- Clase 1 energía activa acorde a IEC 62053-21
- Clase 1 energía activa acorde a IEC 61557-12
- Clase B energía activa acorde a EN 50470-3
- Input type: Entrada directa
- [In] Corriente nominal: 63 A
- Tensión nominal: 100…277 V / 173…480 V
- Frecuencia de red: 60 Hz / 50 Hz
- Tipo de tecnología: Electrónico
- Tipo de pantalla: Pantalla LCD
- Velocidad de muestreo: 32 muestras/ciclo
- Corriente de medición: 0…63 A
- Capacidad máxima de medida: 99999999.9 kWh
- Communication port protocol: –
- Soporte del puerto de comunicación: –
- Señalizaciones en local:
- Verde piloto indicador, estado 1 encendido
- Amarillo parpadeo LED, estado 1 comprobación de la exactitud
- Número de entradas: 0
- Número de salidas: 0
- Tipo de montaje: Ajustable en clip
- Soporte de montaje: Carril DIN
- Conexiones – terminales: Terminales de tornillo 16 mm² cable(s)
- Categoría de sobretensión: III
- Normas:
- BS EN 61557-12:2021
- IEC 61557-12:2021
- EN 61557-12:2021
- BS EN 61326-1
- IEC 61326-1
- EN 61326-1
- BS EN 62052-11:2020
- IEC 62052-11:2020
- EN 62052-11:2020
- BS EN 62053-21
- IEC 62053-21
- EN 62053-21
- BS EN 62052-31:2015
- IEC 62052-31:2015
- EN 62052-31:2015
- BS EN 61010-1:2010
- EN 61010-1:2010
- IEC 61010-1:2010
- UL 61010-1:2010
- BS EN 61010-2-30
- IEC 61010-2-30
- EN 61010-2-30
- UL 61010-2-30
- ANSI C12.16
- Certificaciones de producto:
- CE acorde a IEC 61010-1 – tipo de cable: seguridad)
- CE acorde a EN 61557-12 – tipo de cable: power monitor)
- CE acorde a EN/IEC 61326-1 – tipo de cable: EMC)
- UKCA acorde a BS EN 61010-1 – tipo de cable: seguridad)
- UKCA acorde a BS EN 61557-12 – tipo de cable: power monitor)
- UKCA acorde a BS EN 61326-1 – tipo de cable: EMC)
- CULus acorde a UL 61010-1 – tipo de cable: seguridad)
- CULus acorde a EN 61010-1 – tipo de cable: seguridad)
- Generador – tipo de cable: sub-meter)
- KZ acorde a NMI M 6-1
- KZ
- NMI acorde a NMI M 6-1
- Entorno:
- Grado de protección IP: IP40 (panel frontal), IP20 (cuerpo)
- Grado de contaminación: 2
- Humedad relativa: 5…95 % en 50 °C
- Temperatura ambiente de funcionamiento: -25…70 °C (IEC)
- Temperatura ambiente de almacenamiento: -40…85 °C
- Altitud máxima de funcionamiento: < 2000 m
- Color: Blanco
- Pasos de 9 mm: 10
- Dimensiones:
- Ancho: 90 mm
- Altura: 95 mm
- Profundidad: 69 mm
- Unidades de embalaje:
- Tipo de unidad de paquete 1: PCE
- Número de unidades en el paquete 1: 1
- Paquete 1 Altura: 8,5 cm
- Paquete 1 Ancho: 9,5 cm
- Paquete 1 Longitud: 10,2 cm
- Paquete 1 Peso: 431 g
- Tipo de unidad de paquete 2: S03
- Número de unidades en el paquete 2: 30
- Paquete 2 Altura: 30 cm
- Paquete 2 Ancho: 30 cm
- Paquete 2 Longitud: 40 cm
- Paquete 2 Peso: 13,42 kg
- Tipo de unidad de paquete 3: P12
- Número de unidades en el paquete 3: 240
- Paquete 3 Altura: 15 cm
- Paquete 3 Ancho: 80 cm
- Paquete 3 Longitud: 120 cm
- Paquete 3 Peso: 107,864 kg
- Tipo de unidad de paquete 1: PCE
- Información Logística:
- País de Origen: ES
- Garantía contractual:
- Periodo de garantía: 18 meses
- Número de polos:
